Opciones de Fabricación de calentadores solares
Para hacer un calentador solar se pueden utilizar diferentes materiales y configuraciones.
Para cada configuración puedes utilizar diferentes materiales para cada una de las partes. Considera tu presupuesto, tiempo que deseas que dure el calentador solar y el tiempo que le puedes de dedicar a su fabricación para elegir los materiales de construcción.

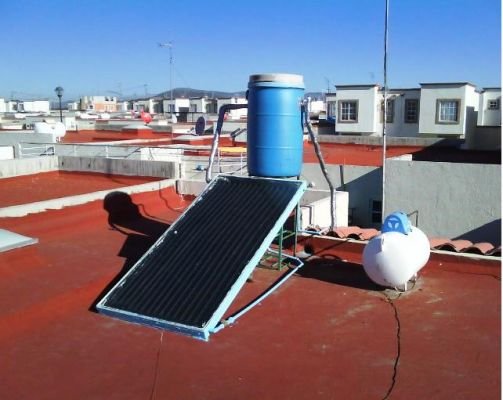

VERSIÓN 2: Con o sin tanque de alimentación y termotanque abierto (VERSION RECOMENDADA)
Por: Emilio Alvarez, México
Ventajas:
* Es más sencillo de realizar y de mantener que uno que tiene un termotanque sellado * El termotanque no está sellado, por lo que no se necesita un jarro de aire, ya que el vapor y las burbujas salen por el termotanque.
* El termotanque puede ser un tinaco que tiene como objetivo contener agua
* El termotanque al estar abierto se puede abrir para lavarlo cada año.
* El termotanque puede ser de un material diferente al fierro y existen en el mercado tanques de polietileno, poliuretano, fibra de vidrio y otros que no se oxidan y duran muchos años.
* El termontaque puede tener más de 200 lts dependiendo del número de colectores que se conecten en paralelo.
Desventajas:
* Es menos eficiente que la versión 1, porque el agua fria entra directamente al termotanque.
Versión 1: Con tanque de alimentación y termotanque sellado
Por: Emilio Alvarez, México
Ventaja:
* Soporta una mayor presión, corresponde a la presión de la columna de agua del tanque de alimentación.
* Cuando se requiere presión en el termotanque (como en el caso de un hidroneumático, esta es la alternativa más viable, combinado con una válvula de vapor en lugar de jarro de aire y panel de cobre soldado con bronce para que también el panel soporte la presión) * Cuando no es posible poner el jarro de aire (que es lo más recomendado porque no requiere mantenimiento) es la opción más viable.
Desventajas:
* Se necesita un termotanque sellado (para evitar que el agua se derrame) por lo que se requiere trabajo para asegurar que esté bien sellado.
* El termotanque no se puede lavar por dentro, por lo que su limpieza consiste en vaciarlo una vez al año.
* El termotanque normalmente es de metal y su duración es de 3 a 7 años porque se oxida y esto le genera fugas, también se puede ser de acero inoxidable que es un material más costoso.

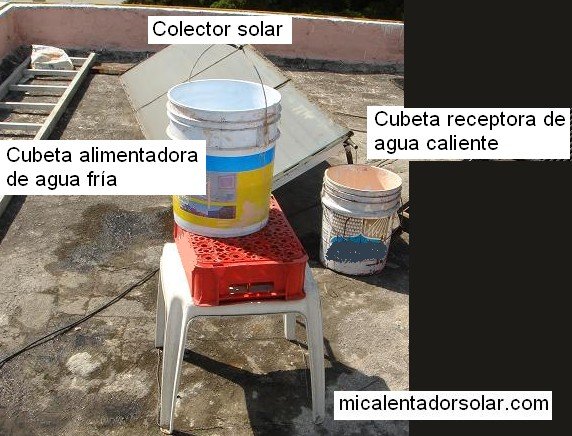

version 4: Calentador solar con cubetas en lugar de termotanque, para casas sin regadera
Esta versión utiliza un panel solar con caja invernadero y en lugar de tanque de alimentación y termotanque se utilizan dos cubetas.Por: Emilio Alvarez, México
Ventajas:
* Se puede utilizar en lugares donde no hay regadera o bien se decide no conectarlo a la instalación de la casa.
* Es ideal para aprender el funcionamiento del calentador solar, por lo que puede hacerse una versión más sencilla para experimentos de la escuela.
* Se puede utilizar panel de zigzag o radiador, de cobre o de cpvc (u otro material no aislante que sea seguro con agua caliente)
* Como entrada se utiliza una cubeta con la cantidad de agua que se desea calentar y a la salida se pone una cubeta vacía con la capacidad deseada.
* Al realizarlo con un panel de zigzag de cobre con un temperatura inicial del agua de 21 grados en 30 minutos (que se tardó en salir el agua en una vuelta) se calentó a 42°C, una temperatura que es muy caliente para bañarse. Había mucho viento por lo que el agua se estaba enfriando al caer en la cubeta y así se obtuvieron 42°C
Nota: Si se calienta una cubeta de 20 litros para bañarse se requieren más o menos 30 minutos en una estufa de gas.

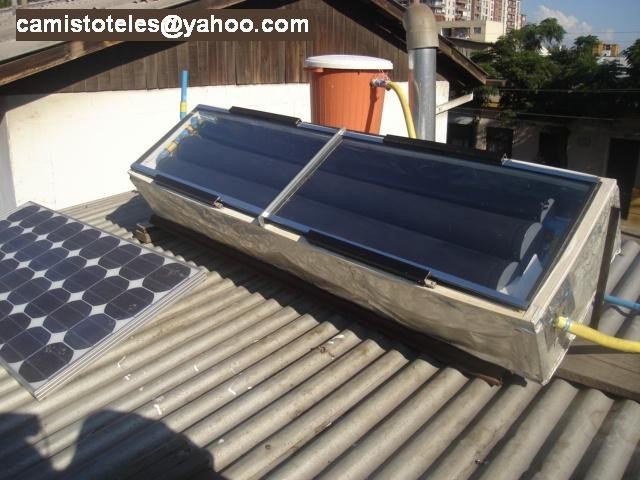

version 5: Calentador solar de bajo costo, realizado con CPVC sin termotanque
Por: Camilo Rojas, Chile
Ventajas:
* No tiene termotanque ya que utiliza los tubos gruesos de CPVC como estanque para almacenar el agua caliente. Nota: No debe utilizarse PVC para realizarlo ya que puede generar dioxinas que son sustancias potencialmente cancerígenas.
Desventajas:
* Si se queda vacío el panel, se puede fundir el CPVC en minutos dentro de la caja de efecto invernadero, en ese caso hay que quitar el vidrio antes de vaciarlo.

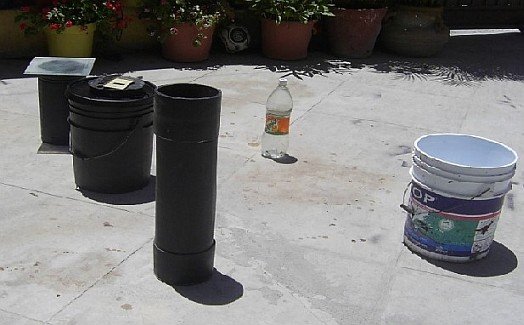

Versión 8: Alternativas de bajo costo para calentar agua en cubetas para bañarse
Por: Armando Pastor Manzanares, Guerrero, México
Ventajas:
* No se requiere regadera * Son muy economicas * Son varias alternativas que pueden dar más ideas
Desventajas:
* No almacenan el agua caliente mucho tiempo
Versión 9: Calentador solar con forma de radiador de CPVC.
Por: Noé Ortíz Tapia, Hidalgo, México
Ventajas:
* Tiene las ventajas del termotanque de la versión 2
Desventajas:
* Si se queda vacío el panel, se puede fundir el CPVC en minutos dentro de la caja de efecto invernadero, en ese caso hay que quitar el vidrio antes de vaciarlo.
Versión Nueva:
Si desarrolas alguna idea de cómo hacer un calentador solar y la quieres compartir con otros aquí hay un lugar.
Conocimientos previos:
Te suguiero leer los conocimientos previos ya que contiene las bases necesarias para la fabricación de un calentador solar.
Autor: Emilio Alvarez Peimbert
Publicado originalmente el: 2012-03-08 22:34:57
