Inclinación que debe tener el colector

La inclinación recomendada en general es la latitud de la lugar más 10 grados o 15 grados. Por ejemplo la Ciudad de México está en la latitud 19 por lo que la inclinación de los colectores debe ser entre 30° y 35° considerando el ángulo mínimo para el ecuador de 15° para que la convección se realice y como máximo 45° para los extremos cercanos a los polos.
Para lograr la inclinación adecuada hay que calcular a que distancia se debe encontrar la parte superior del colector con respecto al piso, la fórmula para obtenerlo es Largo x seno A donde A es el ángulo de inclinación deseado.

Ejemplo paso a paso Zacatecas.

Obtener la latitud

Al buscar “coordenadas de zacatecas” uno de los resultados es de la wikipedia que nos indica que está en 23°17′34″N 102°42′02″O
Como la Latitud está al Norte o al Sur significa que el valor que buscamos es 23°17′34″N or es decir que está en 23° Latitud Norte

Obtener la inclinación del colector

Latitud 23° agregamos entre 10 y 15° por lo que la inclinación será entre 33° y 38°
o bien usaremos esta tabla.

Tabla: Inclinación del Colector de acuerdo a la Latitud del lugar
LatitudIncinación mínima (en grados)Inclinación Máxima (en grados)
0 – 415
51520
61621
71722
81823
91924
102025
112126
122227
132328
142429
152530
162631
172732
182833
192934
203035
213136
223237
233338
243439
253540
263641
273742
283843
293944
304045
314145
324245
334345
344445
> = 3545

Obtener la orientación del colector

Debido a que es Latitud Norte el colector solar debe estar orientado al Sur
Si es Latitud Sur, el colector se orienta hacia el Norte.

Obtener la inclinación del colector en centímetros

Ya tenemos los datos necesarios para determinar la altura del colector solar (la diferencia de altura entre un lado y otro del colector.

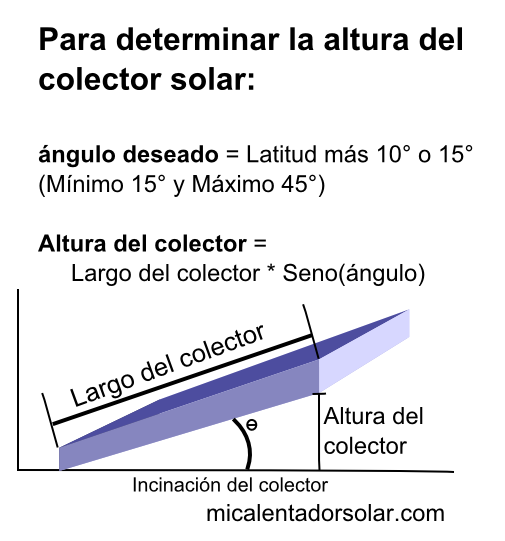

Altura del colector
 Altura del colector

Para Zacatecas el ángulo deseado de inclinación está entre 33° y 38°.
Por lo tanto Si el colector tiene 2 mts de largo entonces la (Ver la tabla del cálculo del seno que está adelante)
Altura mínima del colector = 2 mts * Seno(33°) = 2 mts * 0.5446 = 1.09 mts = 109 cm
Altura máxima del colector = 2 mts * Seno(38°) = 2 mts * 0.6157 = 1.23 mts = 123 cm
Tabla de Senos para calcular la altura del calentador solar.

Ángulo deseadoSenoÁngulo deseadoSenoÁngulo deseadoSeno
150.2588250.4226350.5736
160.2756260.4384360.5878
170.2924270.4540370.6018
180.3090280.4695380.6157
190.3256290.4848390.6293
200.3420300.5000400.6428
210.3584310.5150410.6561
220.3746320.5299420.6691
230.3907330.5446430.6820
240.4067340.5592440.6947
450.7071
