Caja de efecto invernadero cubierta con doble vidrio

Nota de Emilio: doble vidrio (no lo he probado)

No he tenido la oportunidad de probarlo aunque he visto que se recomienda en lugares donde se llega a temperaturas debajo de 0 algunos días del año y que ayuda a evitar que se congelen las tuberías, pero no sé hasta que temperatura evitan que se congele el agua del colector. Compartenos tu experiencia en el uso de doble vidrio en los calentadores solares de agua.


Por Camilo Rojas.

Para versión 5

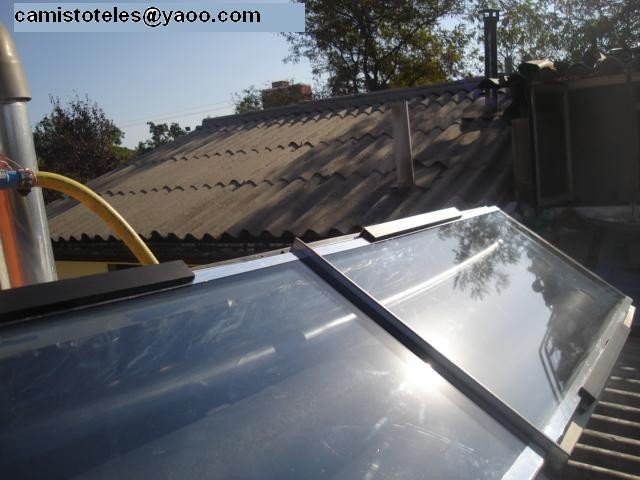

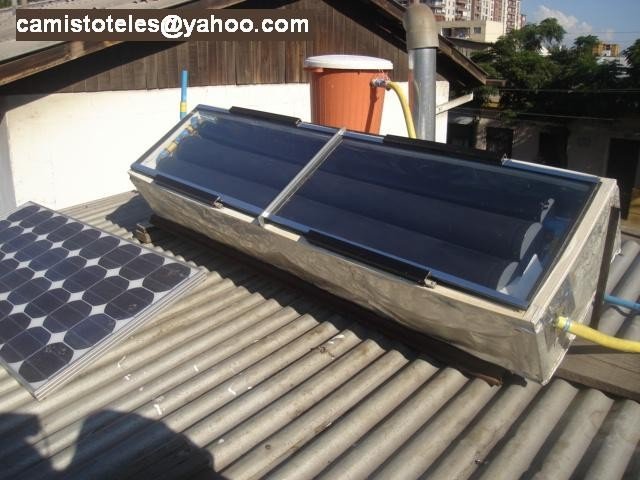

La colocación del doble vidrio es parte del trabajo que realizó Camilo Rojas C. de Chile para diseñar su calentador solar (versión 5).


Por Camilo Rojas C. de Chile

MATERIALES: (fotografías)

Para los materiales se necesitan las medidas que se calculan en el apartado de materiales.

2 vidrios de (largo de la caja + grosor de la madera – 1 cm) x (ancho de la caja + grosor de la madera – 1 cm) el primer vidrio de 5 o 6 mm y el segundo de 2 mm

Nota: la madera debe ser de 2 cm para utilizar la fórmula anterior, si es menor es mejor terminar la caja primero y de la caja resultante comprar el vidrio.

Determinar el material con el que se instalarán los vidrios, la explicación de Camilio (que está más adelante en esta misma hoja) es lo que él hizo, pero hay varias formas de hacerlo.

HERRAMIENTA: (fotografías)

Depende del procedimiento que se siga.

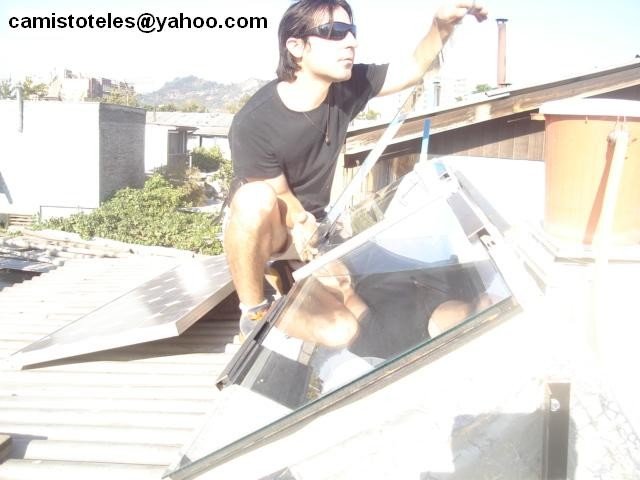

Como recomendación es bueno utilizar lentes oscuros e instalar los vidrios a la sombra y con la caja fría . Recuerda que si se queda un tubo de PVC dentro de la caja con vidrio, está soleado y no tiene agua el tubo se fundirá en menos de 10 minutos haciéndolo inservible.

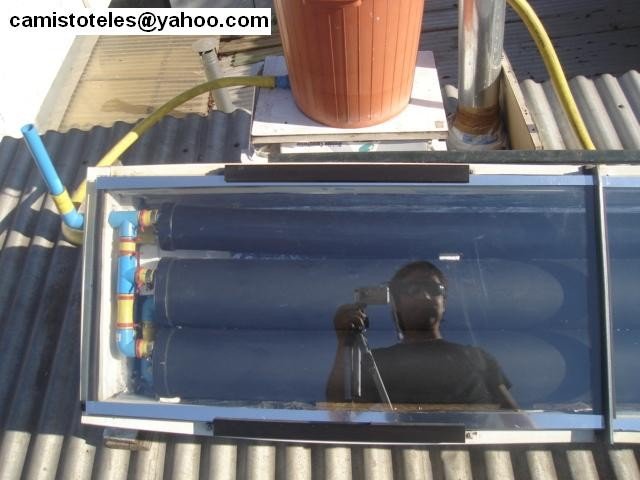

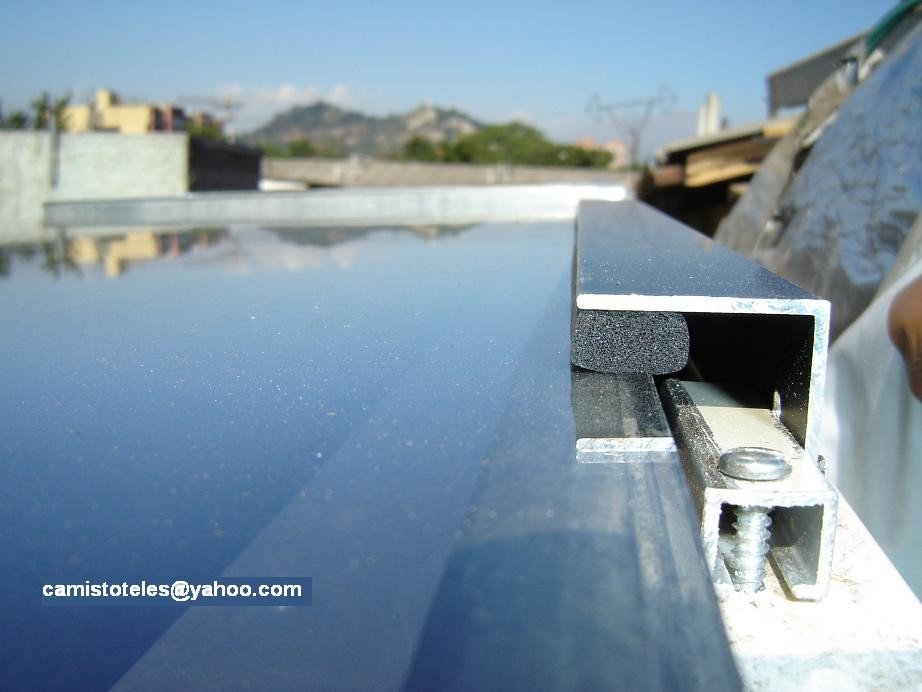

Lo más complicado fue encontrar la manera de poner un vidrio doble que mantuviera el sellado de la caja. No tengo ya ni pizca de dinero y tube que ingeniármelas para reciclar el cachureo que habia en el mismo techo de la casa. Encontré unas canaletas de plástico blanco que se usan para ducto de cables en las intalaciones eléctricas sobrepuestas de las habitaciones. Lo usé para hacer una terminacion al borde de la caja. La canaleta tiene corte transversal en forma de “C” cuadrada.

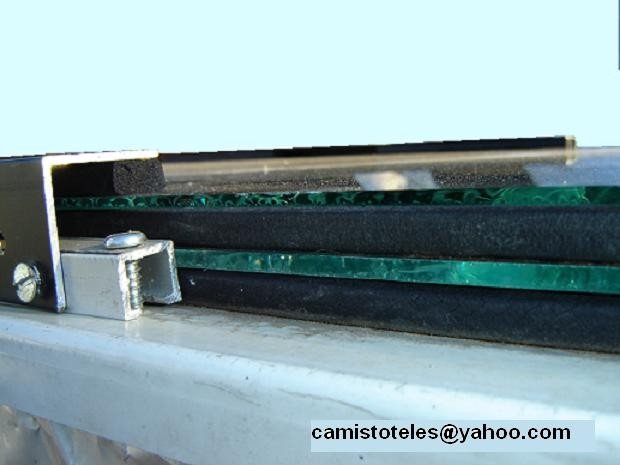

Sobre esa superficie o marco, coloqué una goma o esponja tipo caucho que compre muy barato. Lo encontré ideal para mi propósito. Con el hice un marco pegado sobre la canaleta. Directamente puse el vidrio y luego otra vez una tira de esponja plastica. Es algo elástica y me dió la separacion ideal entre vidrios. Como 7 mm. Luego encontré unos trozos de perfiles de aluminio que botaron en la casa del vecino y los use para presionar todo el “sandwich” de vidrio contra la caja. Con tornillos. (2da foto)

Como te das cuenta no es un procedimiento muy bonito pero es que no tengo dinero para hacer algo mas profesional. Muchas de las conecciones se pueden hacer comprando en el mercado los elementos necesarios pero yo ahorrando hasta el ultimo centavo diseñé prácticamente todo.

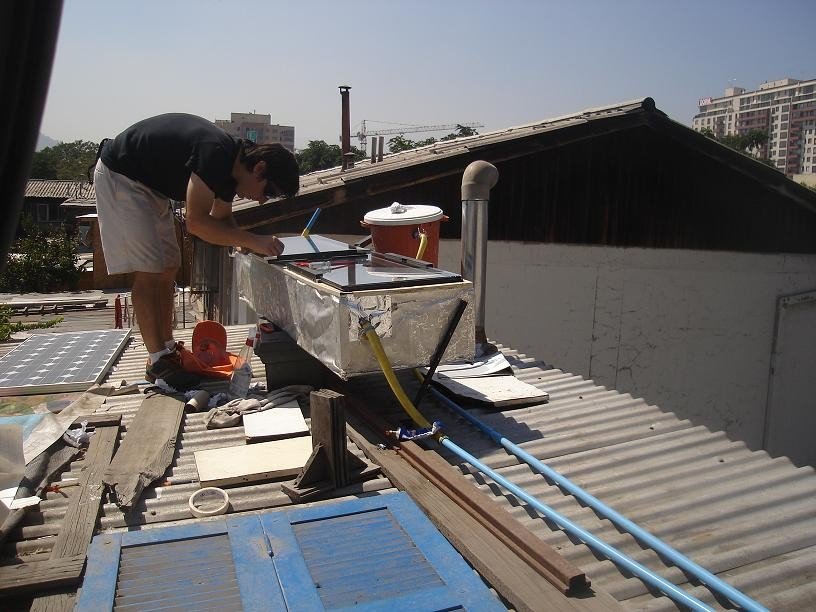

Las conecciones con codos y tuberias plasticas de PVC las hice con manguera de goma resistente a Tº que encontré en un botadero. pero pueden sustituirse por mangueras flexibles de buena calidad. Si te das cuenta de las fotos , todo parece artesanal. Uds podrían hacer algo mejor. El trabajo lo hice entre porotos y zanahorias pues trebajo en la cocina, por eso se ve el piso y las ollas de fondo en las fotos. Mientras mi mami cocinaba las lentejas yo estaba tras de ella cortando y pegando.

Autor: Camilo Rojas
Publicado originalmente el: 2012-03-09 09:42:58
