Hola buena tarde a todos los compañeros de micalentadorsolar, les comento que ya he terminado de hacer los ajustes que creí necesarios y les muestro como quedo mi calentador solar.
De inicio fabricamos un calentador con 12 tubos de 1.5mts de cobre de 3/4″, en una caja de lamina con doble vidrio y un espejo en el fondo para que los tubos reciban el reflejo por la parte de abajo y aumentar mas el calentamiento. Hasta ahi todo bien, mi intención era que el calentador fuera funcional para dos termotanques de 200 lts cada unos, los cuales se hicieron de tambos de plástico y se forraron con unicel y una lámina galvanizada cada termotanque, como me comentó Angeles anteriormente, el área de calentamiento es pequeña para la cantidad de agua que pretendo calentar. por lo que procedí a fabricar otro panel de 6 tubos de cobre de 2 mts. y le puse dos botellas de pet una de 2.5lts y dentro de esta una de 600ml, para que haga el efecto invernadero.
A grandes rasgos les comento que el primer termotanque que esta abajo de los tinacos que surten de agua, de ahí se manda el agua al calentador de 12 tubos (caja negra) y del calentador baja al segundo termotanque que esta 3.5 mts abajo. y del segundo termotanque sube el agua al segundo calentador con botellas de pet que es de 6 tubos de 2 mts y de este calentador vuelve a entrar al primer termotanque y viceversa. así está el circuito del agua. hacemos circular el agua por una bomba circuladora de agua caliente (evans) 10W por hora de consumo.

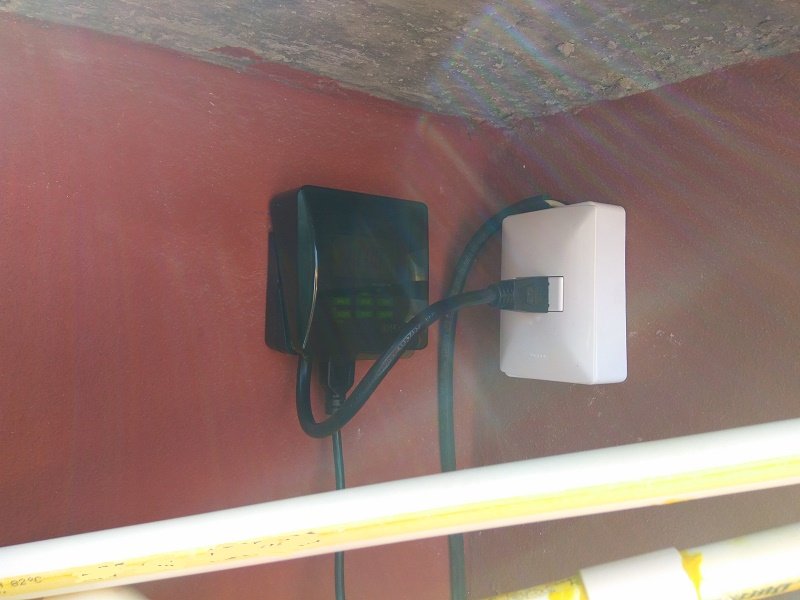

tengo la bomba circuladora conectada a un timer que tiene 20 eventos de programación de momento la tengo configurada así, 10 minutos de circulación y 10 minutos de descanso. (calentamiento) hoy es el primer día que voy a probar como esta el calentamiento ya con el segundo calentador. y estoy a la espera de otro timer de 50 eventos. así puedo programar 8 minutos de descanso (calentamiento) y 2 minutos de circulación. ya que la bomba circula 40 lts por minutos moveré en 2 minutos 80 lts del primer termotanque pasando por el segundo calentador (6 tubos)al segundo termotanque y viceversa 80 lts al primer termotanque.
Pienso que en esta programación del timer trabajará la bomba circuladora de 9:30 a 17:30 hrs. 12 minutos por hora por 8 hrs. en tiempo efectivo de trabajo son aprox 1 hora y 36 minutos. en realidad se consumiran 12kw mensuales de electricidad por el trabajo de la bomba. (15 pesos aprox.)
Lo que busco que el agua caliente se guarde en los termotanques, por eso solo la circulación de 2 minutos, o puede ser mucho que circule 2 minutos y solo sea necesario que trabaje 1 minutos a fin de que no circule demasiado y se mantenga más caliente en los termos.
Les adjunto las fotos de mi calentador solar, espero sus comentarios.
En esta foto, se aprecia el calentador que se fabrico con 12 tubos de 3/4″ de cobre, se tuvo que hacer una base para poder soldar a la estructura de la teja. y abajo se aprecia el segundo termotanque. después de la modificación el agua caliente que sale del calentador negro entra a esta termotanque y de este termotanque sube al segundo calentador con botellas de pet y 6 tubos de 3/4 de cobre que está encima de la teja.
Por lo que procedimos hacer la ampliación con el calentador de 6 tubos con botellas de PET y cambiamos la circulación que esta representado en el dibujo de abajo. tengo el proyecto de hacer otra ampliación de 6 tubos con PET para aumentar el área de calentamiento.
Saludos
Creo que se me paso ponerle una tapa de vidrio a los concentradores, ya que con la tapa el viento no enfriará el tubo tan fácilmente. el asunto en los concentradores es encontrar el punto focal para sacar el máximo beneficio.
Encontré esta formula. ancho x ancho ( expresado en mm) / 16 x fondo (expresado en mm) el resultado del ancho se divide entre el resultado del fondo. y ese resultado es el punto focal, el 16 que aparece es la constante por la que se multiplica el fondo. en mi caso me dio el foco aprox. 1.7cm lo que es 17mm. ahora a esperar como funciona. ya les comentaré. Saludos
2 Comentarios
Hola he pensado calentar agua directamente en un tinaco color negro y bajarlo a un termotanque, ya que por donde vivo irradia mucho el sol, tanto que al tinaco normal tuve que pintarlo de blanco para que no caliente el agua, será buena idea utilizar solo otro tinaco mas?
Hola!
Armando Manzanares hizo algunas pruebas y las compartió, para él con los recipientes negros fue suficiente (aunque la desventaja es que hay que cargar las cubetas).
Puedes encontrar el detalle en: https://micalentadorsolar.com/version-8-alternativas-de-bajo-costo-por-armando-manzanares/
