Versión 3. Con panel de cobre protegido con diferentes materiales.
Autor. Anónimo. Usuario de la página Mi Calentador Solar que compartió sus conocimientos y experiencia.
Hola buena tarde a todos los compañeros de micalentadorsolar, les comento que ya he terminado de hacer los ajustes que creí necesarios y les muestro como quedo mi calentador solar. De inicio fabricamos un calentador con 12 tubos de 1.5mts de cobre de 3/4″, en una caja de lamina con doble vidrio y un espejo en el fondo para que los tubos reciban el reflejo por la parte de abajo y aumentar mas el calentamiento. Hasta ahi todo bien, mi intención era que el calentador fuera funcional para dos termotanques de 200 lts cada unos, los cuales se hicieron de tambos de plástico y se forraron con unicel y una lámina galvanizada cada termotanque, como me comentó Angeles anteriormente, el área de calentamiento es pequeña para la cantidad de agua que pretendo calentar. por lo que procedí a fabricar otro panel de 6 tubos de cobre de 2 mts. y le puse dos botellas de pet una de 2.5lts y dentro de esta una de 600ml, para que haga el efecto invernadero. A grandes rasgos les comento que el primer termotanque que esta abajo de los tinacos que surten de agua, de ahí se manda el agua al calentador de 12 tubos (caja negra) y del calentador baja al segundo termotanque que esta 3.5 mts abajo. y del segundo termotanque sube el agua al segundo calentador con botellas de pet que es de 6 tubos de 2 mts y de este calentador vuelve a entrar al primer termotanque y viceversa. así está el circuito del agua. hacemos circular el agua por una bomba circuladora de agua caliente (evans) 10W por hora de consumo. tengo la bomba circuladora conectada a un timer que tiene 20 eventos de programación de momento la tengo configurada así, 10 minutos de circulación y 10 minutos de descanso. (calentamiento) hoy es el primer día que voy a probar como esta el calentamiento ya con el segundo calentador. y estoy a la espera de otro timer de 50 eventos. así puedo programar 8 minutos de descanso (calentamiento) y 2 minutos de circulación. ya que la bomba circula 40 lts por minutos moveré en 2 minutos 80 lts del primer termotanque pasando por el segundo calentador (6 tubos)al segundo termotanque y viceversa 80 lts al primer termotanque. pienso que en esta programación del timer trabajará la bomba circuladora de 9:30 a 17:30 hrs. 12 minutos por hora por 8 hrs. en tiempo efectivo de trabajo son aprox 1 hora y 36 minutos. en realidad se consumiran 12kw mensuales de electricidad por el trabajo de la bomba. (15 pesos aprox.) lo que busco que el agua caliente se guarde en los termotanques, por eso solo la circulación de 2 minutos, o puede ser mucho que circule 2 minutos y solo sea necesario que trabaje 1 minutos a fin de que no circule demasiado y se mantenga más caliente en los termos.
les adjunto las fotos de mi calentador solar, espero sus comentarios.
en esta foto, se aprecia el calentador que se fabrico con 12 tubos de 3/4″ de cobre, se tuvo que hacer una base para poder soldar a la estructura de la teja. y abajo se aprecia el segundo termotanque. después de la modificación el agua caliente que sale del calentador negro entra a esta termotanque y de este termotanque sube al segundo calentador con botellas de pet y 6 tubos de 3/4 de cobre que está encima de la teja.En esta foto se aprecia el calentado de 12 tubos y el que tiene 6 tubos esta sobre la teja.aqui les muestro el timer que me da 20 eventos. les comento que ya recibí el nuevo timer de 50 eventos, lo tengo trabajando así, 8 minutos de calentamiento y 2 minutos de circulación. de las 09:30 a las 17:30 hrs. en trabajo efectivo es 1 hora con 36 minutos. durante el díaAqui les muestro la bomba circuladora de agua caliente (evans) la cual esta conectada al timer.Aquí se ven los calentadores el negro de 12 tubos 1.5 mts y el de pet con 6 tubos de 2 mts. les comento que del calentador negro baja el agua caliente al 2do termotanque que esta abajo y de este termo, sube al primer termotanque y pasa a recoger el agua caliente del calentador con botellas de pet.aqui les muestro el primer termotanque, en este entra el agua que viene de los tinacos principales, y sale el agua que va por la bomba circuladora directo al calentador negro, y regresa el agua que viene del calentador con botellas de pet, y tiene la salida para los baños de la 2 da y 3er planta.en este esquema les muestro las modificaciones que se realizaron. en el dibujo de arriba era como lo tenia antes. Del termo 1 bajaba el agua por medio de la bomba al termo 2 y de estes subía al calentador negro y regresaba al termo 1 y así era el circuito del agua. solo que el área de calentamiento era poca para los dos termos, solo la entibiaba. por lo que procedimos hacer la ampliación con el calentador de 6 tubos con botellas de pet y cambiamos la circulación que esta representado en el dibujo de abajo. tengo el proyecto de hacer otra ampliación de 6 tubos con pet para aumentar el área de calentamiento.
Saludos

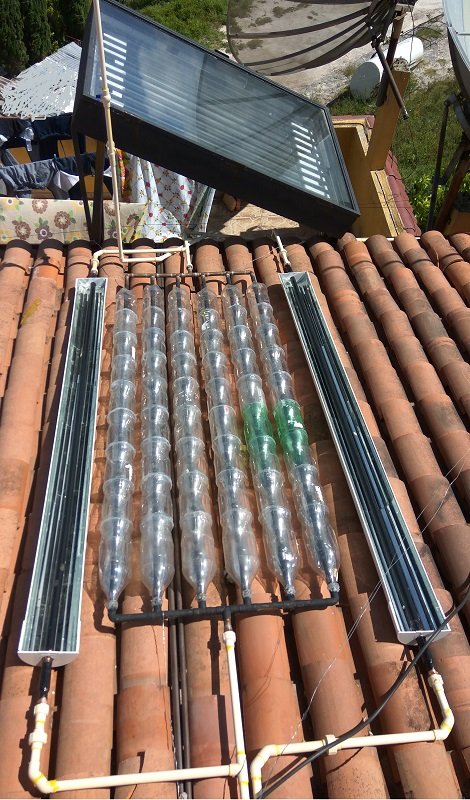

Se ha realizado una ampliación del area de calentamiento ahora con dos calentadores concentradores forrado con espejos de 2cm.Son dos mitades de tubo de pvc de 6 pulgadas, de 2.10 aprox. ya que se agrego el cople y la tapa para que pudiera quedar firme el tubo en el punto focal.Estos son los tubos de 1 pulgada con una reducción a 3/4 pintados de negro.ya instalado quedo asi. Un concentrador manda el agua a la caja negra y de esta al termo de abajo y de este termo sube y antes de llegar al calentador con pet tiene una T para pasar a recojer el agua y meterla al primer termo. Creo que se me paso ponerle una tapa de vidrio a los concentradores, ya que con la tapa el viento no enfriará el tubo tan fácilmente. el asunto en los concentradores es encontrar el punto focal para sacar el máximo beneficio. encontre esta formula. ancho x ancho ( expresado en mm) ————————————— 16 x fondo (expresado en mm) el resultado del ancho se divide entre el resultado del fondo. y ese resultado es el punto focal. el 16 que aparece es la constante por la que se multiplica el fondo. en mi caso me dio el foco aprox. 1.7cm lo que es 17mm. ahora a esperar como funciona. ya les comentare. Saludoscomo ven en esta foto, creo que si va hacer necesario ponerle su tapa de vidrio a estos concentradores, a fin de permanecer más caliente el interior.Buen día, como ven en esta foto se ha realizado una modificación en donde se ha colocado un vidrio a la tapa de los tubos concentradores, y se cambiaron de posición de esa manera, ahora quedaron asi, del calentador de lamina pasa el agua por los dos tubos concentradores y bajan al segundo termotanque. y de este sube al calentador de botellas de pet y llega al primer termotanque. mejoro muchisimo el resultado, el agua esta más caliente. casi, casi a punto de tener que mezclarla con agua fría para bañarse. el objetivo se ha cumplido, usar el gas solo cuando no haya sol. posiblemente le ponga otros dos concentradores del otro lado al calentador de lamina. pero bueno eso sera más adelante, de momento me doy por bien servido con el resultado obtenido.
2 respuestas a “Versión 3. Con panel de cobre protegido con diferentes materiales.”
evaristos
Hola he pensado calentar agua directamente en un tinaco color negro y bajarlo a un termotanque, ya que por donde vivo irradia mucho el sol, tanto que al tinaco normal tuve que pintarlo de blanco para que no caliente el agua, será buena idea utilizar solo otro tinaco mas?
Hola!
Armando Manzanares hizo algunas pruebas y las compartió, para él con los recipientes negros fue suficiente (aunque la desventaja es que hay que cargar las cubetas).
