El objetivo de mi calentador solar

Mi principal objetivo es difundir por este medio alternativas para la elaboración de calentadores solares de agua que nos permitan
disminuir el consumo de gas y electricidad y así fomentar el uso de otros tipos de energía como lo es la solar.

En mi experiencia como profesor encontré que se aprende más haciendo que estudiando, como ingeniero, en la industria encontré que las innovaciones
se guardan celosamente para que la competencia no haga uso de ellas y como habitante del planeta que la contaminación global nos está aniquilando, y
como mexicano que el desempleo puede disminuir con el autoempleo.

En esta página encontrarás varias formas de cómo hacer un calentador solar en la que otros colaboradores y yo te compartimos nuestras experiencias
para que no tengas que comenter los mismos errores que ya cometimos nosotros antes. Si decides construirlo en esta página está el paso a paso de cómo hacerlo.

Tenemos un solo planeta, cuidémoslo.

Bienvenido

Ing. Emilio Alvarez Peimbert (1939-2012)

Algunas preguntas frecuentes antes de iniciar la fabricación de un calentador solar de agua

¿Hago mi calentador solar de agua o lo compro?

Date una idea del proceso general para hacer un calentador solar

Si decides comprarlo aquí hay un directorio de empresas que los venden (YO SÓLO ENSEÑO COMO HACERLOS)

Alternativas para fabricarlo yo mismo


calentador solar de agua con termotanque abierto

Versión 2 Termotanque abierto VERSION RECOMENDADA
Colector de radiador de cobre y termotanque abierto

Por: Emilio Álvarez, México


calentador solar de agua con termotanque sellado

Versión 1 Termotanque sellado
Colector de radiador de cobre y termotanque sellado

Por: Emilio Álvarez, México


calentador solar de agua en zigzag

Versión 4 Panel de zigzag de cobre
Colector de radiador de cobre en forma de zigzag, configurado para usarse con cubetas

Por: Emilio Álvarez, México


calentador solar de tubos-estanque

Versión 5 Panel de tubos-estanque de CPVC sin termotanque
Colector de CPVC de tubos estanque

Por: Camilo Rojas, Chile

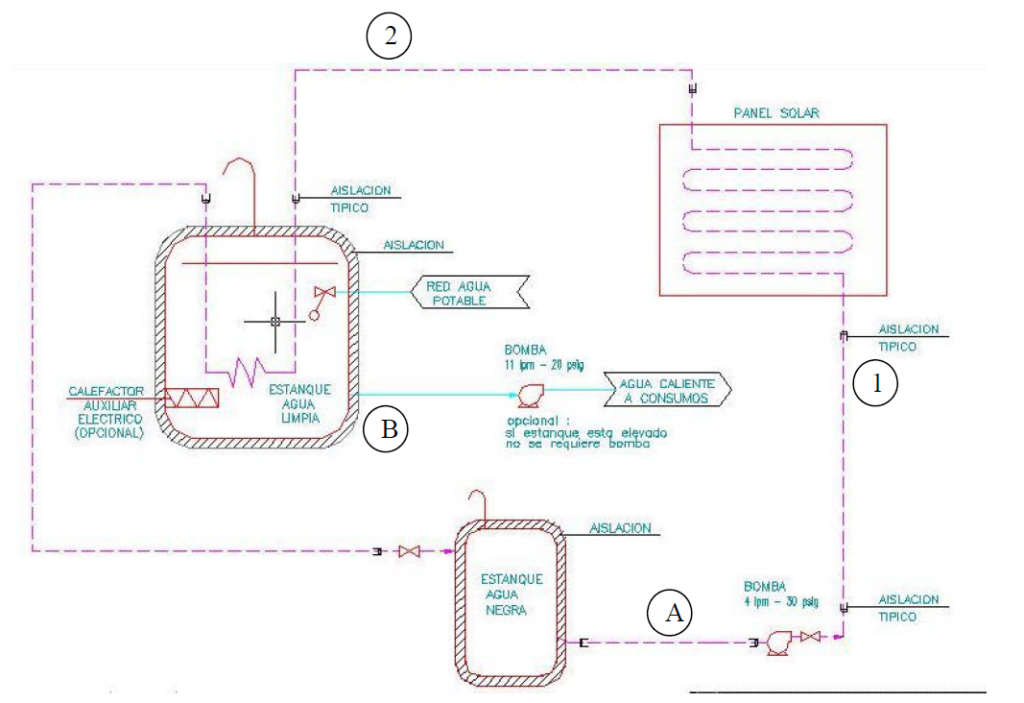

calentador solar de agua de mangera con circulación forzada e intercambiador de calor

Versión 6 de manguera con circulación forzada e intercambiador de calor de manguera con circulación forzada e intercambiador de calor

Por: Manuel Araya Castro, Chile

Archivo en PDF

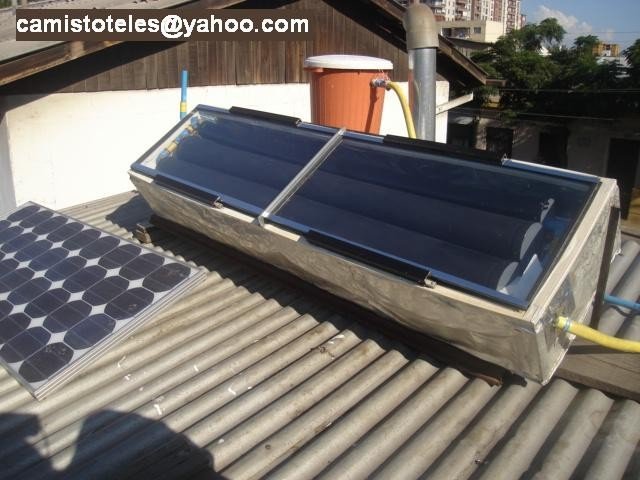

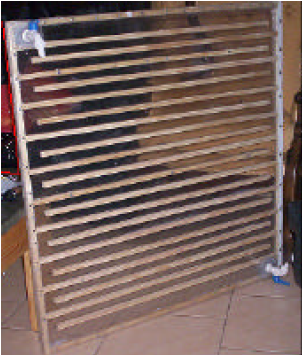

calentador solar de agua de policarbonato con circulación forzada e intercambiador de calor
Versión 7 de policarbonato con circulación forzada e intercambiador de calor de policarbonato con circulación forzada e intercambiador de calor
Por: Manuel Araya Castro, Chile
Archivo en PDF
Alternativas económicas para calentar agua para bañarse para casas sin regadera
Versión 8 Alternativas económicas para calentar agua para bañarse para casas sin regadera
Diferentes alternativas económicas para calentar el agua para bañarse

Por: Armando Pastor Manzanares, Chilpancingo, Guerrero, México

calentador solar de agua de panel de CPVC

Versión 9 Panel de CPVC
calentador solar de agua de panel de CPVC

Por: Noé Ortíz Tapia, Tizayuca, Hidalgo, México

Alternativas para fabricar calentadores solares de agua de otras páginas web


calentador solar de agua de sociedade do sol

Sociedade do sol (Brasil)
Colector de socidade do sol, Brasil
Autor: sociedadedosol.org.br

calentador solar de misolarcasero.com

Versión 10 misolarcasero.com
Calentador solar de cobre y circulación forzada con termostato diferencial y cubierta de policarbonato. www.misolarcasero.com

Por: Pedro, Sevilla, España

Como fabricar otras tecnologías solares


deshidratador solar

Construcción de un secador solar de frutas y verduras:

una experiencia ciudadana

Autor: Una experiencia ciudadana, Cuernavaca, Morelos México

Documento en PDF
Ejemplo de elaboración de un condimento de perejil, epazote, cebolla y ajo deshidratados.

condimento deshidratadocondimento deshidratado

condimento deshidratadocondimento deshidratado

Si te surgen dudas al fabricarlo puedes escribirme a angeles@micalentadorsolar.com.mx

23 thoughts on “Bienvenido

  1. Saludos.
    Hace unos días me instalaron un calentador solar, muy bien la instalación está conectada al boiler. Sin embargo, por motivos de trabajo, me ausento de casa hasta 5 días cada tres meses, ¿qué pasa con el agua caliente que no se usa? ¿hay manera de cerrar la entrada de agua caliente al boiler, ya que me dejaron una llave para cerrarla?
    Agradezco de antemano la atención a la presente y quedo en espera de su respuesta.

    • Hola Laura,

      ¿Qué tipo de calentador solar tienes?
      Si es uno de cobre no tiene problema, dado que no circulará el agua ésta no entra al boiler.
      Pero si es uno de tubos evacuados / al vacío, entonces se recomienda dejarlo tapado (cuando no se usará al menos 3 días agua caliente) para que el agua no se caliente de más. La debilidad de estos calentadores es la presión, y como a mayor temperatura mayor presión, si se calienta demasiado el agua la presión de la misma puede romper los tubos. Por otro lado si lo dejas vacío, los tubos se calientan y cuando llega el agua fría puede haber un choque térmico que dañe los tubos. Lo malo es que no siempre es fácil llegar a la azotea para taparlo.

      Saludos!!!

      Angeles.

      • Gracias Angeles por tu pronta respuesta.
        Es de tubos, es un calentador para hidro, el agua me llega del aljibe a presión. ¿Debo tapar todos los tubos con Pvc? o puedo tapar sólo algunos???
        Saludos.

        • Gracias Laura,

          Lo más fácil es taparlo con una manta, el objetivo es evitar que le de el sol a los tubos y por lo tanto calienten el agua (algo así como simular la noche en el calentador).Puedes usar una lona delgada, o una loneta de las que se usan para sombras, o una funda hecha con tela de funda para coche (que está diseñada para dejar pasar el aire y que se seque si llueve, sin que se manche el coche).
          Un punto importante es que necesitas sujetarla, ya que si no el viento la puede mover y dejará de funcionar, por ejemplo con cuerdas atadas en las esquinas y amarradas a las patas del colector.
          Espero te sea útil.
          Saludos!!!

          Angeles.

  2. Buen día. Buscando una alternativa para ahorrar un poco de dinero, he buscado información de cómo hacer un calentador solar y encuentro que esta página es de las más completas, sino es que la más; por lo que quiero felicitarlos y agradecerles por esta labor.
    Con respecto al panel solar o colector (versión 2), quisiera saber si hay una diferencia muy notable al usar tubos de cobre de 3/4″ o de 1″ conectados con “T”; es decir, ¿la pérdida en grados centigrados es mucha?.
    Me despido, agradeciendo de antemano su atención.

    • Buen día Jorge,

      Muchas gracias por tus comentarios, en realidad el crédito es de Emilio ya que yo heredé la página.
      En realidad al usar tubos más gruesos se tiene más eficiencia, dado que se transmite más el calor entre mayor sea la diferencia de temperatura (léase, entre más fría esté el agua más calor adquirirá) al fluir más agua, esta se calienta menos en cada pasada, pero como circula más veces en el mismo tiempo adquiere mayor temperatura.
      La razón por la que se propone 1/2″ para los travesaños y 1″ para los cabezales por un lado es el precio del tubo de cobre, el de 1″ es significativamente más caro que el de 1/2″ por lo que por costo beneficio conviene más usar el tubo delgado.
      La razón por la que los travesaños son más delgados que el cabezal es que los cabezales necesitan transportar toda el agua de los travesaños, por lo que si tienen el mismo diámetro los cabezales que los travesaños, la velocidad con la que pasará el agua será más similar a un zigzag (como si fuera una manguera), aunque se calentará más el agua ya que está en los tubos más tiempo que en el zigzag.

      Con respecto a las T’s, en los primeros experimentos Emilio utilizó T’s puedes encontrar detalles en Investigación de colectores, lo que no le gustaba era que requieren T’s (que aumentan el costo) y es mayor el tiempo dedicado a cortar los tubos y soldarlos. Después utilizó un punzón para hacer una “cazuelita” donde entraran los tubos y colocara soldadura, más adelante alguien le comentó que lo soldó sin usar el punzón haciendo un agujero más grande en el el cabezal y obtuvo buenos resultados, por eso así está la propuesta.

      Seguimos en contacto,

      Angeles.

  3. Hola que tal espero no ser inoportuno que tan necesario es el jarro de aire y si se puede poner a la salida de el agua caliente del termotanque de antemano gracias saludos

    • Hola Jesús, al contrario, gracias por la pregunta.
      ¿En qué versión? La función del jarro de aire es permitir la salida de vapor y burbujas del colector y termotanque. En el caso de la versión 1 se requiere un jarro de aire ya que es un sistema cerrado, en la versión 2 no es necesario porque el termotanque tiene como máximo la presión de la columna de agua del mismo termotanque (ya que el flotador/boya determina el nivel máximo de agua) como el termotanque tiene una tapa que no está sellada, se permite la salida de aire por la rendija que queda.
      ¿Si respondí tu pregunta? o la entendí mal.

      Saludos!!!

      Angeles.

  4. Hola amigos, quisiera pedirles su ayuda, construí mi calentador solar pero el agua caliente no sube, lo tengo hacia el sur y a la inclinación correcta, tengo el termotanque poco mas arriba del colector, lo construí con un tanque no sellado, por lo que esta vertical, las entradas de agua fría y caliente las tengo al mismo nivel (la del agua fría con un tubo para llenar desde abajo) la salida del agua fría por abajo y la salida del agua caliente poco mas abajo de la entrada de agua caliente, al desconectar el tubo de la entrada del agua caliente y bajarlo unos 5 cm empieza a fluir el agua, pero en todos los croquis que he visto, las entradas están al mismo nivel, ninguno menciona nada de esto, que crees que puede ser mi problema, te agradeceré tu ayuda…

    • Hola Nykir,
      Para que haya termosifón (es decir, circule el agua por convexión) se requiere que el piso del termotanque esté por lo menos 20 cm arriba del cabezal inferior (hablando de un calentador en forma de radidador, o el tubo inferior si es un serpentín). En el termotanque se requiere que el regreso de agua caliente del colector esté lo más arriba posible pero debajo dentro del agua, y la salida de agua fria hacia el colector que esté cerca del piso del termotanque. La circulación se da mejor cuando hay diferencia de temperatura, como el agua caliente es más ligera que la fria tiende a subir, por eso es que el regreso del colector llega arriba, y el agua fría que está en el fondo es la que se envía a la parte inferior del colector para que se caliente y suba por el panel.
      Además de esas conexiones se requiere una para sacar agua caliente a la casa (puede estar entre la mitad del termotanque y el nivel máximo de agua) y la llegada de agua fría desde el tinaco de alimentación, en un termotnaque abierto llega desde arriba (controlada por el flotador/boya) y es enviada al fondo (para que no enfríe el agua que está en la superifice).
      En la versión 2 puedes ver un video donde Emilio explica cómo circula.
      y acá puedes encontrar un diagrama con las conexiones del termotanque

      Espero haber aclarado tu duda, si no fuera así avísame.
      Seguimos en contacto,
      Angeles.

  5. hola.

    pues tengo algunas ideas para construis un colector solar pero quisiera saber una opinión de un conocedor

    mi idea es esta pienso ponerle tuvos de cobre, por encima (forro) pienso ponerle latas de aluminio pintadas de negro, (y como sugundo forro) botellas de pet,

    yo lo veo de esta fotra las latas calientan el tubo y las botellas de pet no dejarían que la intemperie me robe calor y claro poner una lamina pintada de negro en la parte de abajo(alternativa otra arriba).

    yo trabajo en fabrica estoy en el área de mtto y estoy ideando un dispositivo que me aga fluir el agua con energía eólica u otro tipo de energía

    pregunta he visto los calentadores k anuncian en la tv y en comentarios de un usuario me dijo que en las madrugadas tambien sale agua caliente mi pregunta es ¿en los caseros tambien se mantiene la temperartura en las madrugadas? y en ¿temporadas de frio cual es la temperatura que se tiene?

    bueno pues por el momento seria todo espero no incomodarte

    saludos
    atte FERNANDO MARCOS

    • Buenas tardes Fernando Marcos,
      Yo pondría los tubos al centro de las botellas de PET, pero sin otra capa (la de la lata), para evitar pérdidas adicionales a la transferencia del calor. La razón es que el sol calentaría la lata y después la lata transferiría su calor al tubo, lo cual tiene una pérdida que me parece es es mayor que el beneficio que aporta.
      También podrías usar doble botella de PET como Ferney Valencia lo hizo en
      Respecto a la lámina pintada de negro abajo, en el calentador de la funciona porque es una caja de efecto invernadero y el tubo está amarrado a la lámina, pero si lo haces con PET entonces ya no se usa una caja ya que el PET funge como caja de efecto invernadero.

      Respecto a la temperatura del agua en la noche, depende de la radiación solar del día anterior y de cuánta agua caliente usaste en después de las 4:00 pm. En otras palabras, si fue un día soleado, tendrás el agua caliente del termotanque cuando no hay sol, hasta que te la termines. Puedes ver cómo el para ver nuestra experiencia en el uso del calentador.

      Espero te sea de utilidad.

      Angeles.

    • Gracias por tu comentario Victorino, desde la página principal, al hacer click en cualquiera de las versioens podrás ver el paso a paso para hacer el calentador, si tuvieras cualquier duda aquí estoy.

      Saludos!!
      Angeles.

    • Hola Osvaldo,

      Depende sobre todo del aislante que le pongas, puede ser económico, como lana de fibra de vidrio cubierta con manta dentro de una casita para que no el pegue el aire, o puede ser con neopreno esponjado y pintado para que dure más. Respecto a los materiales el que no te recomiendo es el del fierro porque hay una bacteria llamada legionelosis que prospera en presencia de fierro y agua tibia/caliente y que afecta las vías respiratorias.

  6. considero que esta publicacion esta incompleta
    si detallaran cada una de las opciones paso por paso seria mejor
    por que unicamente muestran el producto terminado

    • Hola Mario,
      Si haces click en cualquiera de las versiones te lleva al paso a paso para su construcción o bien a una página con el diagrama y al final las ligas para el paso a paso de su construcción.
      Estoy viendo que únicamente las imágenes tienen las ligas, mañana lo arreglo para que también el texto tenga las ligas. (Ya quedaron arregladas las ligas)

  7. Hola que tal saludos, me gustaría contar con más información para construir yo mismo mi calentador de agua solar ya que no identifico el tipo de material que lleva como respaldo para emitir el calor a los tubos (tipo de lámina o que material es requerido)., en espera de mayor información: les anticipo mi más grande reconocimiento y a la vez les patentizo mi agradecimiento.

    • Hola Maximino, gracias por escribir, depende de la versión de calentador solar que quieras hacer. En el caso del calentador de tubo de cobre y de CPVC la propuesta es poner una lámina negra de fierro o bien una de aluminio como transmisores de calor (pintadas de negro mate) y amarradas con alambre a los tubos.
      Saludos!!!

Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos necesarios están marcados *

Puedes usar las siguientes etiquetas y atributos HTML: <a href="" title=""> <abbr title=""> <acronym title=""> <b> <blockquote cite=""> <cite> <code> <del datetime=""> <em> <i> <q cite=""> <strike> <strong>
